AN-SX6P4A - промышленный 6-портовый коммутатор с HiPoE до 180Вт

Промышленный 6-портовый 10/100 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 180Вт.

Особенности:

• 4 порта 10/100 Мбит/с с поддержкой PoE:
  • 1 порт с HiPoE (90Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1).
  • 3 порта PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-4).
• 2 порта 10/100 Мбит/с с автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• Поддержка определения зависания PoE устройств c перезагрузкой по PoE (WatchDog)

Управление:

• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

• 1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 90 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE
• 3 порта PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-4. Поддерживает устройства PoE/PoE+ с потребляемой мощностью до 30 Вт для каждого PoE-порта
• 2 порта 10/100 Мбит/с с автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность 180 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt
• WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE. Включение и отключение WatchDog производится переключателем (№1) на верхней панели коммутатора.

Коммутация:

• Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с
• Коммутационная способность 1.2 Гбит/с
• Скорость пересылки пакетов 0,89 миллионов пакетов в секунду
• Таблица МАС-адресов 2K
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка jumbo-кадров до 10240 байт, позволяет передать данные, по размеру превышающие 1500 байт в кадре, заданные стандартами Ethernet.
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства

• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ.

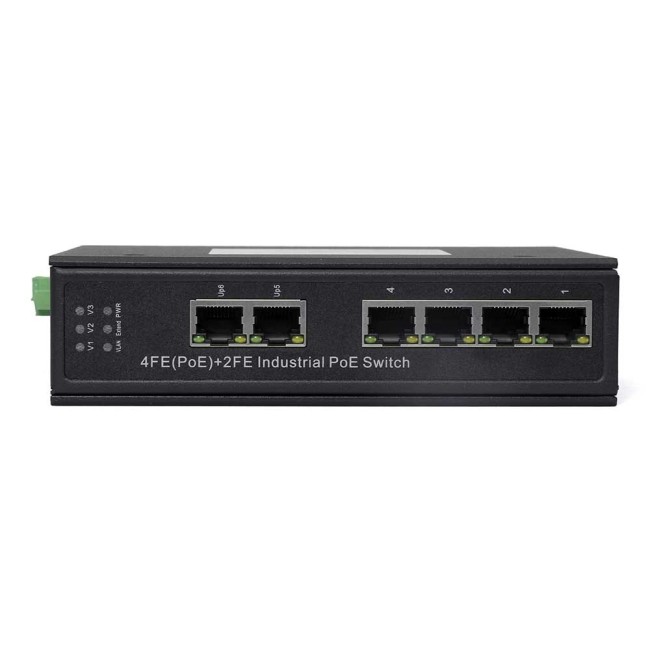

• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости

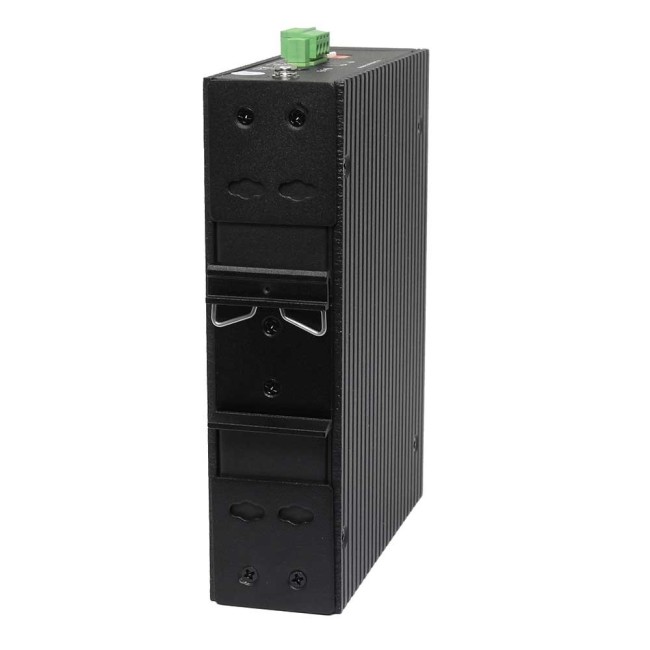

• Корпус металлический, класс защиты IP66, возможно размещение на рабочем столе или крепление на DIN-рейку 35мм.
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Средняя наработка на отказ (MTBF) до 30 000 часов
• Охлаждение по безвентиляторной схеме
• Рабочая температура -30 ℃...+65 ℃, относительная влажность 5%...95% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 8Вт
• Питание DC 12-57В (разъём jack 2,5х5,5мм):
  • DC 37-55В - коммутатор выдает питание для PoE-устройств.
  • DC 12-36В - коммутатор не поддерживает PoE.
• Размеры корпуса 40(ш) х 115(г) х 157(в) мм
• Вес 0,5кг

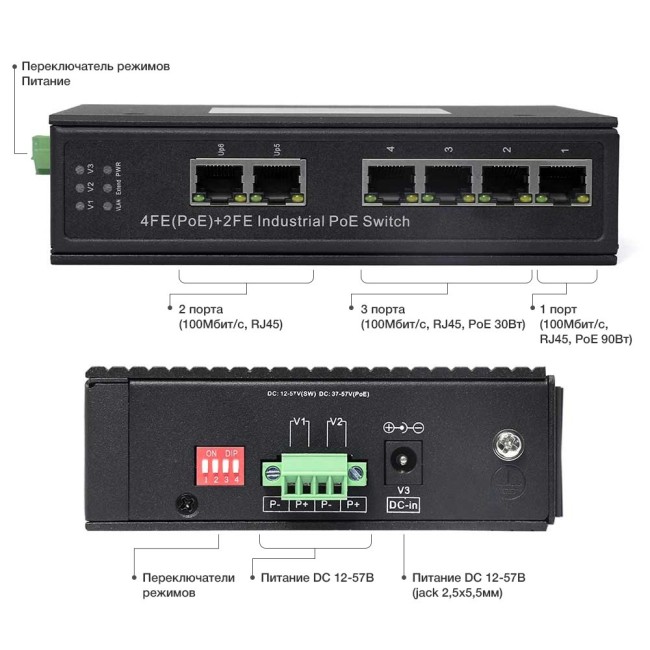

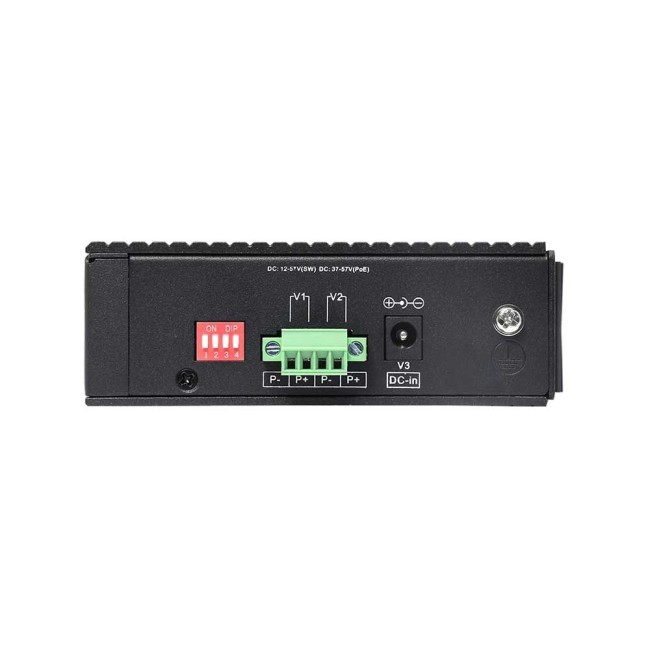

Клеммные колодки и разъём для подачи питания:

• Колодка для подачи питания:
  • V1 Контакт 1/2 основное питание DC 48-55В
  • V2 Контакт 3/4 резервное питание DC 48-55В
  • Разъем для подачи питания jack 2.5х5.5.

Внимание: Распространённый разъём jack 2.1х5.5 не подходит для данного коммутатора. Разъем jack 2.5х5.5 есть на блоках питания AP-D48/65 и AP-D48/135.

Примечание: При выборе блока питания необходимо учитывать потребление не только коммутатора (20Вт), но и устройств получающих питание от коммутатора по PoE.

Переключатель на верхней панели коммутатора:

• 1 - Включение функции WatchDog для Автоматического определение зависания оконечного устройства и его перезапуска.
• 2 - Режим CCTV. Порты 1-2 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).
• 3 - Режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).
• 4 - VLAN. Изоляция портов 1-4 друг от друга. Трафик подается только между портом и портом-uplink (порты Up5, Up6), что позволит эффективно подавлять сетевые штормы и улучшать производительность сети.

Для работы на расстоянии до 250 м необходимо использовать LAN кабель CAT5e и выше, UTP4 24AWG (медные провода сечением не менее 0,5мм).

Индикация

Комплект поставки: коммутатор,  инструкция

Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (8Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

• AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 46Вт
• AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 52Вт
• AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 103Вт
• AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 109Вт
• AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 109Вт
• AP-SU48/3  (48В/5А) - бюджет POE для питания устройств до 180Вт
• AP-DU48/3DIN  (48В/5А) - бюджет POE для питания устройств до 180Вт

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.
